Деревянные противопожарные двери с классом огнестойкости EI-30

Что означает маркировка EI-30 для деревянных дверей

Маркировка EI-30 наносится на дверные блоки, прошедшие сертификационные испытания на огнестойкость. Она указывает, что конструкция способна в течение 30 минут сдерживать распространение огня и дыма. Число 30 обозначает предельное время в минутах, в течение которого дверь сохраняет защитные свойства. Расшифровка букв E и I дана в международных и российских нормативных документах, в частности в ГОСТ 30247.0-94, который устанавливает методы испытаний строительных конструкций на огнестойкость. Данный класс огнестойкости характерен для деревянные противопожарные двери, прошедших соответствующие испытания.

Расшифровка параметров целостности и теплоизоляции

Буква E (Integrity – целостность) означает, что на двери не появляются сквозные трещины, отверстия или другие повреждения, через которые пламя или продукты горения могут проникнуть на защищаемую сторону. Дверное полотно, коробка и порог должны оставаться единым барьером. Буква I (Insulation – теплоизоляция) обозначает способность конструкции ограничивать нагрев на необогреваемой поверхности. Средняя температура на стороне, противоположной огню, не должна превышать начальную более чем на 140 °C, а максимальная – более чем на 180 °C. EI-30 гарантирует, что в течение получаса дверь не пропустит пламя и не станет источником вторичного возгорания от теплового излучения.

Испытания, подтверждающие класс огнестойкости

Подтверждение класса EI-30 проводится в аккредитованных испытательных лабораториях. Образец двери устанавливается в печь, где создается температурный режим по стандартной кривой «время – температура» (например, по ГОСТ Р 30247.0-94 или СТБ 2201-2010 для стран Таможенного союза). В процессе испытания фиксируется время, через которое наступает потеря целостности (появление пламени, дыма или проникновение газов через щелевой калибр) и превышение предельной температуры на тыльной стороне. Если оба параметра сохраняются не менее 30 минут, дверь получает сертификат пожарной безопасности. В сертификате указывается конструкция, материалы изготовления и допустимые отклонения при монтаже.

Конструктивные особенности деревянных противопожарных дверей

Деревянные двери класса EI-30 отличаются от обычных межкомнатных многослойным строением и использованием негорючих материалов. Основой служит каркас из древесины хвойных или лиственных пород, который обязательно пропитывается огнезащитными составами. Снаружи полотно облицовывается МДФ или шпоном, прошедшими антипиреновую обработку. Внутреннее пространство заполняется теплоизолирующими плитами из минеральной ваты плотностью не менее 100–120 кг/м³ или гипсокартоном типа ГКЛО (огнестойкий) толщиной 12,5 мм. Терморасширяющиеся уплотнители, размещённые по периметру полотна и в пазу коробки, при нагреве увеличиваются в объёме в 10–20 раз, перекрывая зазоры и не допуская проникновения дыма.

Материалы полотна: древесина, МДФ, огнезащитная пропитка

Для изготовления каркаса используется брус естественной влажности не более 12 %. Пропитка ведётся методом погружения или вакуумно-диффузионным способом составами на основе фосфорорганических соединений или аммонийных солей. Глубина проникновения должна составлять не менее 3–5 мм для гарантированного снижения горючести до группы Г1 (слабогорючие). Облицовка МДФ толщиной от 6 до 10 мм также обрабатывается антипиренами. В некоторых конструкциях используется шпон ценных пород, который наклеивается на влагостойкую фанеру с огнезащитной пропиткой. Применение осины или липы допускается только при условии их обработки термостойкими лаками.

Заполнение и уплотнители, обеспечивающие огнестойкость

Внутреннее заполнение двери выполняет теплоизолирующую функцию. Чаще всего применяются плиты из базальтового волокна (каменная вата) с диапазоном рабочих температур до 1000 °C. Толщина слоя минеральной ваты составляет не менее 30–40 мм. Альтернативой могут быть вермикулитовые плиты или вспученный перлит, однако они тяжелее и дороже. Терморасширяющиеся уплотнители изготавливаются на основе графита или акрилата, вспучиваются при температуре около 180–220 °C. Они устанавливаются в специальные пазы на полотне и коробке, а также вокруг замочной скважины. Для герметизации вертикальных стыков часто используют два контура уплотнителя – один обеспечивает дымозащиту, другой – огнестойкость.

Сравнение деревянных и металлических противопожарных дверей EI-30

Оба типа дверей имеют одинаковый класс огнестойкости, но отличаются по ряду физических и эксплуатационных характеристик. Деревянные конструкции легче (обычно 30–50 кг против 50–80 кг у металлических), что упрощает их установку в перегородки с невысокой несущей способностью. Однако древесина более подвержена деформации при перепадах температуры и влажности, поэтому деревянные двери требуют более строгого контроля условий эксплуатации.

Различия в теплопроводности и массе конструкции

Коэффициент теплопроводности древесины (0,13–0,18 Вт/(м·К)) ниже, чем у стали (около 50 Вт/(м·К)), поэтому деревянная дверь медленнее нагревается с необогреваемой стороны даже при равной толщине. Это положительно сказывается на теплоизоляционных свойствах. Масса деревянного полотна с минераловатным заполнением составляет 35–45 кг для стандартного размера 2100×900 мм. Металлическая дверь с такой же огнестойкостью весит от 60 кг, что требует усиления стен и использования более мощных петель и замков. Снижение веса снижает нагрузку на несущие конструкции и облегчает открывание.

Особенности монтажа и эксплуатации

Деревянные двери EI-30 монтируются в проёмы из кирпича, бетона или газоблоков с помощью анкеров через коробку. В отличие от металлических, деревянные коробки не требуют дополнительной теплоизоляции по контуру – функцию термического барьера выполняет терморасширяющийся уплотнитель. Однако деревянные двери хуже переносят механические повреждения (вмятины, сколы) и не могут использоваться в помещениях с высокой влажностью (выше 70 %) без специального покрытия. Металлические двери более устойчивы к взлому, но при пожаре металл быстрее деформируется, что может нарушить целостность.

Требования к монтажу деревянных противопожарных дверей

Монтаж должен выполняться по проектной документации, учитывающей тип стены и класс огнестойкости. Дверной блок устанавливается строго по уровню, без перекосов, которые могут повлиять на работу уплотнителей. Зазоры между коробкой и стеной заделываются негорючими материалами.

Установка коробки и порога для герметизации

Коробка изготавливается из массива толщиной не менее 60 мм или из клеёного бруса той же толщины. Она крепится к стене анкерами длиной не менее 100 мм с шагом 500–600 мм. Порог является обязательным элементом: он предотвращает проход дыма через нижнюю щель. Порог может быть из древесины твёрдых пород (например, дуба) с высотой 10–15 мм или из алюминиевого профиля с термовставкой. Высота порога не должна создавать препятствие для эвакуации – допустимый перепад не более 15 мм по СП 1.13130.2020.

Огнестойкая заделка швов и крепление

После выравнивания коробки зазоры между ней и стеной (обычно 15–25 мм) заполняются огнестойким герметиком или базальтовой ватой с последующим штукатурением цементно-песчаным раствором толщиной до 20 мм. Использование монтажной пены запрещено – она горюча. Крепёжные элементы (анкеры, саморезы) должны быть из стали с антикоррозионным покрытием. После установки проверяется работа замков и плотность прилегания полотна к уплотнителям (допустимый зазор не более 2 мм).

Обслуживание и ограничения при эксплуатации

Противопожарные деревянные двери требуют регулярного осмотра и ухода. Типичные проблемы – рассыхание полотна, растрескивание лакокрасочного покрытия и загрязнение уплотнителей. Для сохранения класса огнестойкости необходимо соблюдать правила эксплуатации.

Влияние отделки (окраска, лакировка) на огнестойкость

Окраска или лакировка двери не должны снижать её огнезащитные свойства. Разрешены только покрытия на водной основе или огнезащитные лаки, имеющие сертификат соответствия. Толщина плёнки не должна превышать 100–150 мкм. Если дверь повторно окрашивается масляной краской толщиной более 300 мкм, это может нарушить работу терморасширяющегося уплотнителя – при нагреве краска вспенивается и замедляет вспучивание состава. При обновлении отделки следует снимать старые слои до древесины или использовать грунты, не препятствующие терморасширению.

Регулярная проверка терморасширяющихся уплотнителей

Уплотнители необходимо проверять не реже одного раза в год. Визуально оценивается отсутствие загрязнений, механических повреждений и отслоений. Уплотнитель должен плотно прилегать к коробке по всему периметру. Если на уплотнителе появились трещины или он потерял эластичность (для акрилатных составов – при температуре ниже –20 °C может произойти хрупкое разрушение), его заменяют на новый той же марки. Периодически (раз в 2–3 года) нужно проводить испытание двери на закрывание – самозакрывание должно происходить плавно без заеданий. Замок доводчика (если установлен) регулируют для обеспечения полного притвора.

Области применения деревянных дверей класса EI-30

Двери EI-30 находят применение в зданиях различного назначения, где требуется ограничить распространение пожара в течение 30 минут. Нормативная база для установки таких дверей содержится в технических регламентах о пожарной безопасности (Федеральный закон № 123-ФЗ) и сводах правил (СП 1.13130.2020, СП 2.13130.2020).

Установка на путях эвакуации

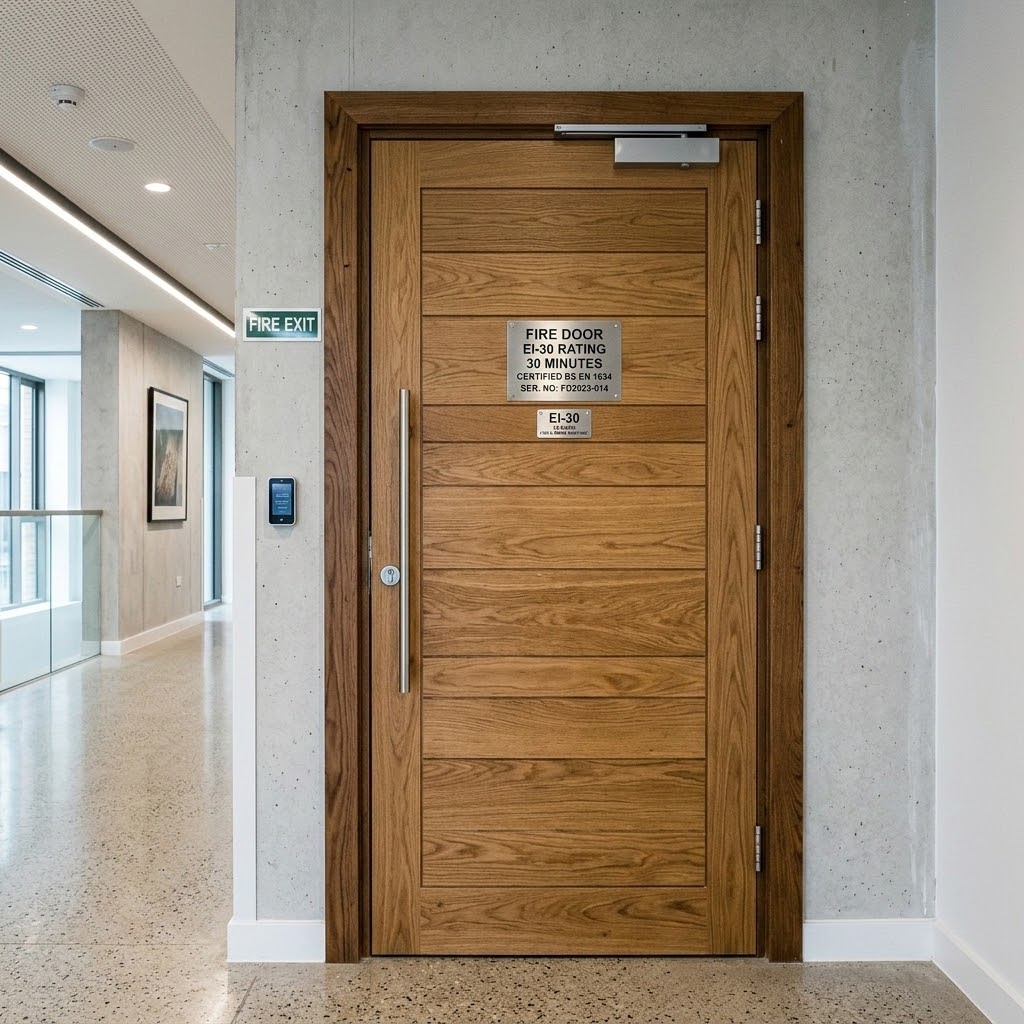

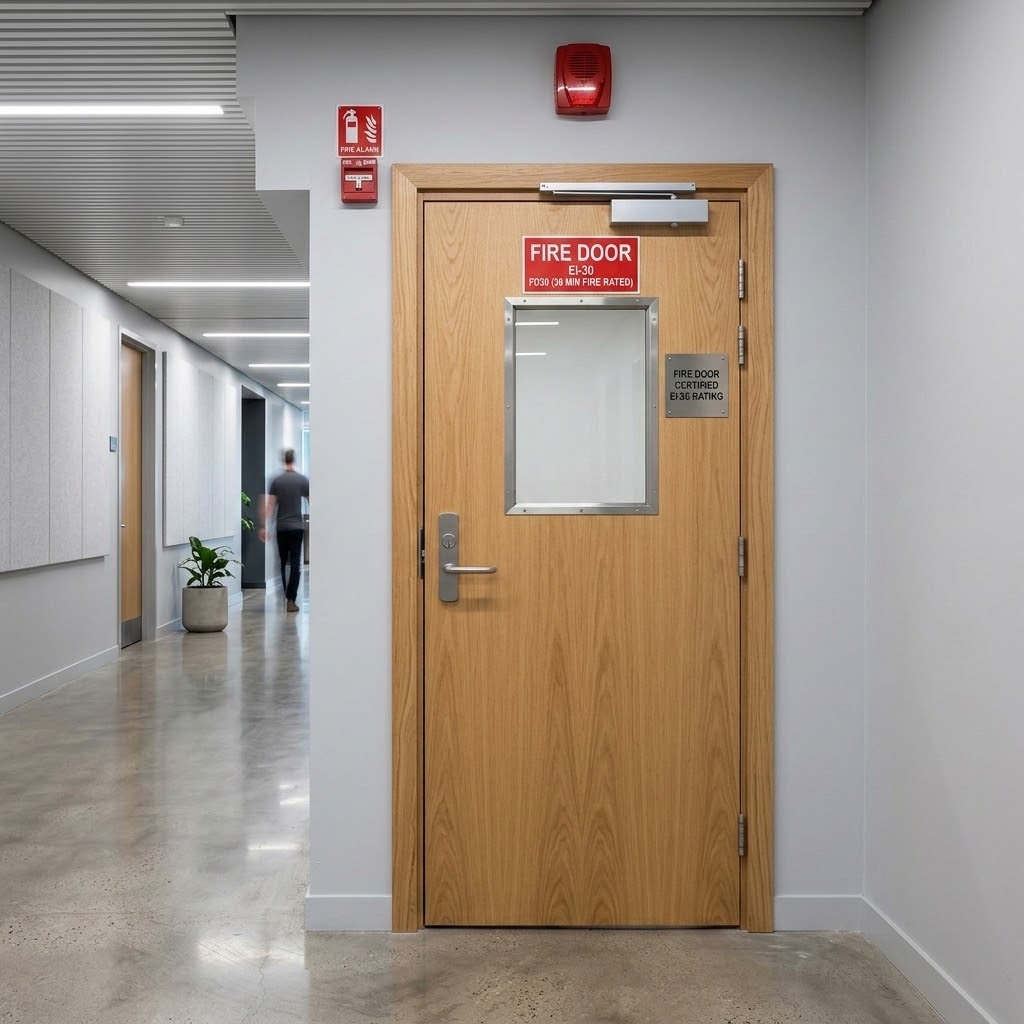

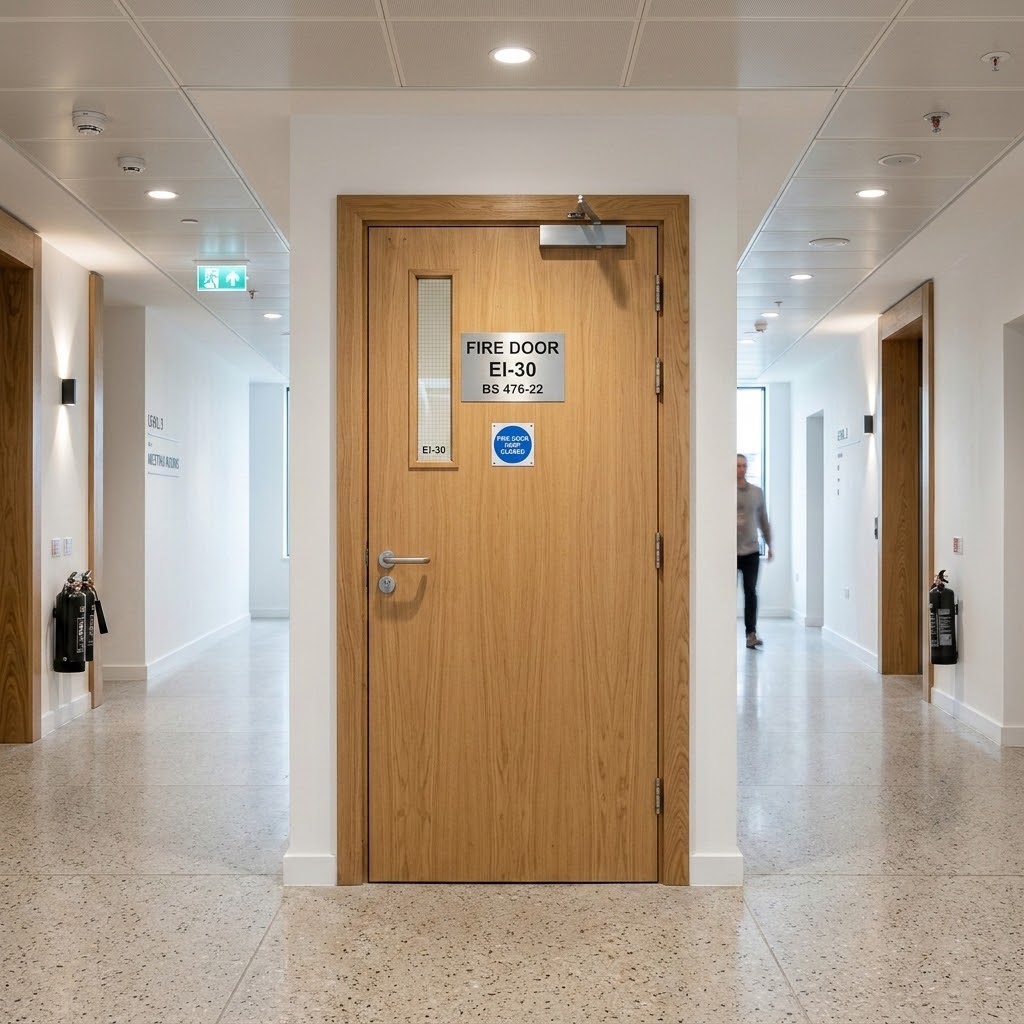

Деревянные двери EI-30 часто устанавливаются в коридорах, холлах, лестничных клетках и тамбурах, отделяющих пожарные отсеки. На путях эвакуации такие двери должны открываться по направлению выхода и быть оборудованы устройствами для самозакрывания (доводчики). Порог двери на путях эвакуации может отсутствовать, если полы с обеих сторон находятся на одном уровне, но в любом случае нижний зазор не должен превышать 5 мм. Для обеспечения беспрепятственной эвакуации разрешается использовать двери с остеклением (огнестойкий стеклопакет площадью не более 25 % полотна) – однако деревянные двери EI-30 с остеклением встречаются реже.

Нормативные требования для различных помещений

Перечень помещений, где требуется установка противопожарных дверей класса EI-30, определяют разделы СП 4.13130.2020. Например, в офисных зданиях их устанавливают на выходах из лестничных клеток в коридоры, а также в проёмах противопожарных преград 1-го типа. В жилых многоквартирных домах двери EI-30 ставятся на входе в электрощитовые, венткамеры и помещения мусоросборников. В производственных цехах такие двери отделяют складские зоны от производственных линий. Для помещений с категорией А или Б по взрывопожароопасности обычно требуются двери более высокого класса (EI-60 и выше), но в коридорах, примыкающих к таким помещениям, могут быть достаточны EI-30, если площадь остекления и габариты проёма соответствуют нормативам.

Противопожарные двери EI-30 из дерева обеспечивают предел огнестойкости, достаточный для безопасной эвакуации людей в течение 30 минут – времени, необходимого для покидания горящей зоны согласно среднестатистическим моделям развития пожара.

Критерии выбора деревянной двери EI-30

При подборе конкретной модели следует обратить внимание на несколько параметров:

• Наличие сертификата соответствия с указанием производителя, типа конструкции и номера протокола испытаний.
• Геометрические размеры проёма – дверь должна быть изготовлена под конкретный проём с допуском по высоте и ширине ±5 мм.
• Тип замка – допускаются защёлки с роликовым ригелем или задвижки, не препятствующие самозакрыванию.
• Количество контуров уплотнения – для EI-30 требуется минимум один терморасширяющийся уплотнитель, но два контура увеличивают надёжность.
• Влажностный класс помещения – для помещений с нормальной влажностью (до 60 %) достаточно стандартных моделей; при более высокой влажности необходима дополнительная защита торцов.

Особенности сертификации и маркировки

Процесс сертификации деревянной противопожарной двери включает несколько этапов. На первом завод-изготовитель предоставляет образцы для испытаний. После успешного прохождения испытаний выдается пожарный сертификат сроком действия до 5 лет. Каждое изделие маркируется табличкой с указанием класса (EI‑30), даты изготовления, наименования производителя и номера сертификата. Маркировка наносится несмываемым способом на верхний торец полотна или на коробку. При продаже комплектацию дополняют инструкцией по монтажу и эксплуатации.

Ограничения по замене и ремонту

Замена отдельных элементов (замка, петель, уплотнителя) возможна только на аналогичные по техническим характеристикам, указанным в сертификате. Самостоятельное изменение конструкции полотна (сверление новых отверстий, установка дополнительных креплений) аннулирует гарантию и сертификат. При повреждении облицовки площадь скола или трещины не должна превышать 200 мм². Если повреждение глубже 2 мм, необходимо восстановление с использованием огнестойкого шпаклевочного состава. Ремонт выполняется специалистами, имеющими лицензию на проведение работ по огнезащите.

Дополнительные элементы: глазки и доводчики

Установка дверного глазка допускается только в заводских условиях с использованием огнестойкого вкладыша. Диаметр глазка не более 12 мм, а сам элемент должен быть сертифицирован. Доводчики для деревянных дверей EI-30 выбираются по усилению от 2 до 4, с возможностью фиксации в открытом положении (для эвакуационных выходов фиксация запрещена). Монтаж доводчика производится с помощью длинных шурупов, не проходящих насквозь полотно. При установке доводчика на коробку отверстия для крепления тщательно герметизируются огнестойким составом.

1. Перед заказом проверяется ширина проёма – стандартные размеры: 600–1000 мм.
2. Оценивается состояние стен – для газобетона требуются специальные дюбели.
3. Проверяется наличие порога в проекте – если он не предусмотрен, дверь без порога будет иметь более низкий предел EI-30 по дымопроницанию.
4. Уточняется количество необходимых сертификатов (для Таможенного союза – обязательный ЕАЭС).

Деревянная противопожарная дверь класса EI-30 представляет собой конструкцию, сбалансированную по весу, теплопроводности и эстетике. Она подходит для большинства гражданских и промышленных объектов, где требуются безопасные пути эвакуации и зонирование пожароопасных участков. Правильный монтаж с заделкой швов негорючими материалами и регулярное обслуживание уплотнителей обеспечивают сохранение заявленных огнезащитных свойств на весь срок эксплуатации двери.
